Cuando colocas un material de revestimiento sobre una superficie, si no se especifica de otra manera, la Aplicación utiliza un esquema de colocación Completo (el esquema de colocación puede llamarse, en los artículos de esta documentación, Panel).
TilePlanner, sin embargo, dispone de una amplia biblioteca de esquemas de colocación (individuales o multi-formato, derivados de los que se encuentran en el software de diseño profesional DomuS3D), que puedes aplicar a cualquier superficie del proyecto. Veamos cómo.

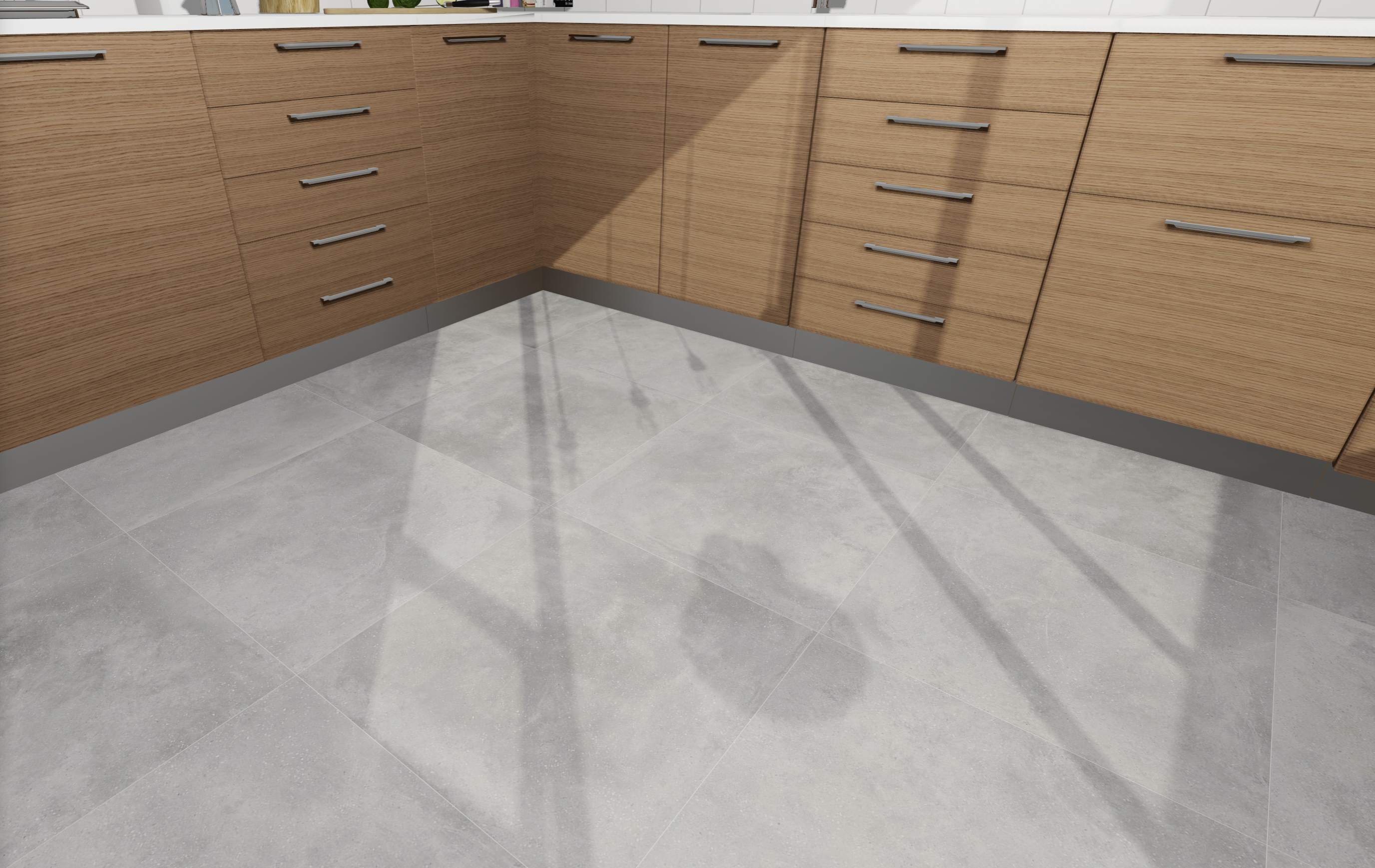

Imaginemos haber revestido un pavimento con un 60x60, como vemos en la siguiente imagen:
Para cambiar el esquema de colocación, selecciona el botón:
que se encuentra arriba, en la ventana de Componentes, cuando está activada la pestaña Revestimientos. Verás que ahora la ventana de Componentes muestra el listado de los esquemas de colocación disponibles:
Busca en el listado: Completo horizontal 1/2, luego arrástralo sobre el pavimento. Verás que la aplicación sustituirá el esquema de colocación anterior, con el nuevo, manteniendo aplicado el mismo material que ya estaba.
Probemos a aplicar un esquema de colocación multi-formato sobre una superficie vacía. Para eliminar la colocación actual, selecciónala con el botón izquierdo del ratón y utiliza el comando Eliminar selección.
El pavimento, ahora, debería estar vacío.
Aplica un filtro a los esquemas, solicitando a la Aplicación mostrar sólo los esquemas de 3 formatos, como hemos hecho en la siguiente imagen:
Busca en el listado el esquema: Trabado random 3

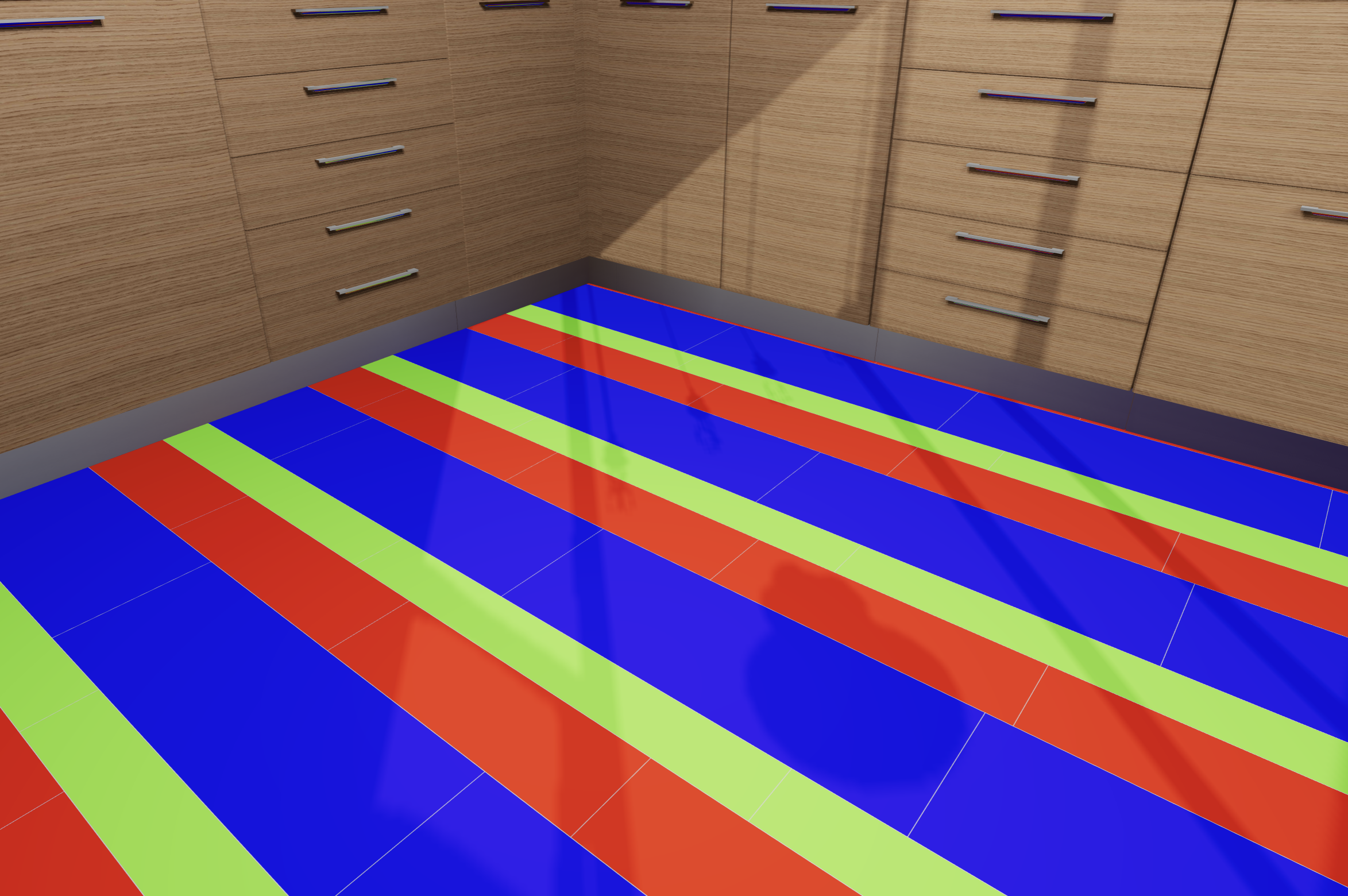

Arrástralo sobre el pavimento, y obtendrás este resultado:
Los diferentes colores muestran los 'espacios' aún libres de este panel que deben rellenarse con productos reales. Para hacerlo, abandona la sección Esquemas de Colocación y vuelve a la sección relativa a los materiales de Revestimiento, seleccionando el botón Revestimientos:
Para encontrar las tablillas de diferente formato, hemos hecho una búsqueda en la tipología del material: 'Parquet/Efecto madera'.

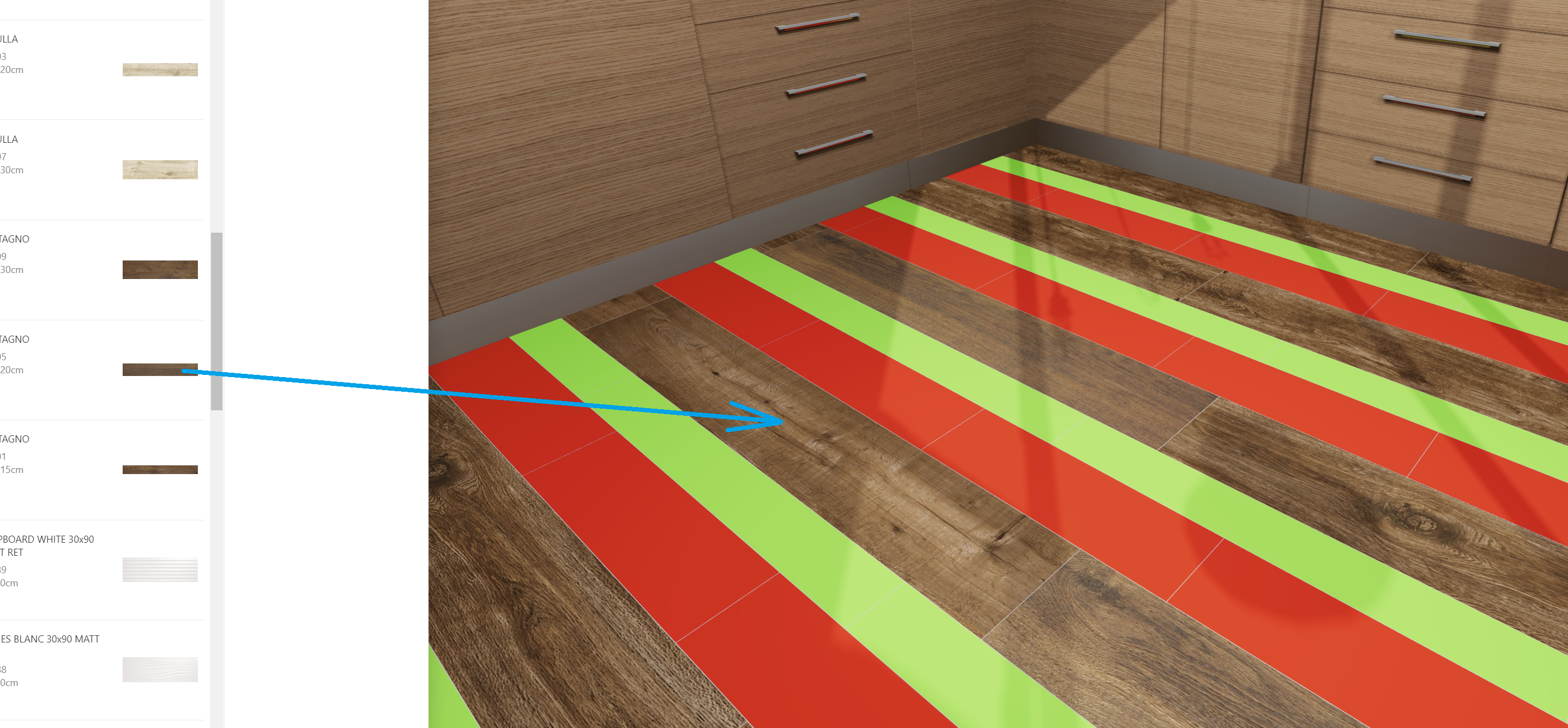

Una vez encontrado el material deseado, selecciónalo con el botón izquierdo del ratón y manteniendo pulsado el botón, arrástralo y luego suelta el botón sobre un cualquier color (*) de los que están disponibles en el esquema, como se observa en la siguiente imagen:
(*) Los esquemas de colocación de TilePlanner son dinámicos; eso significa que se adaptan (cuando es posible) al formato del material que se está colocando.

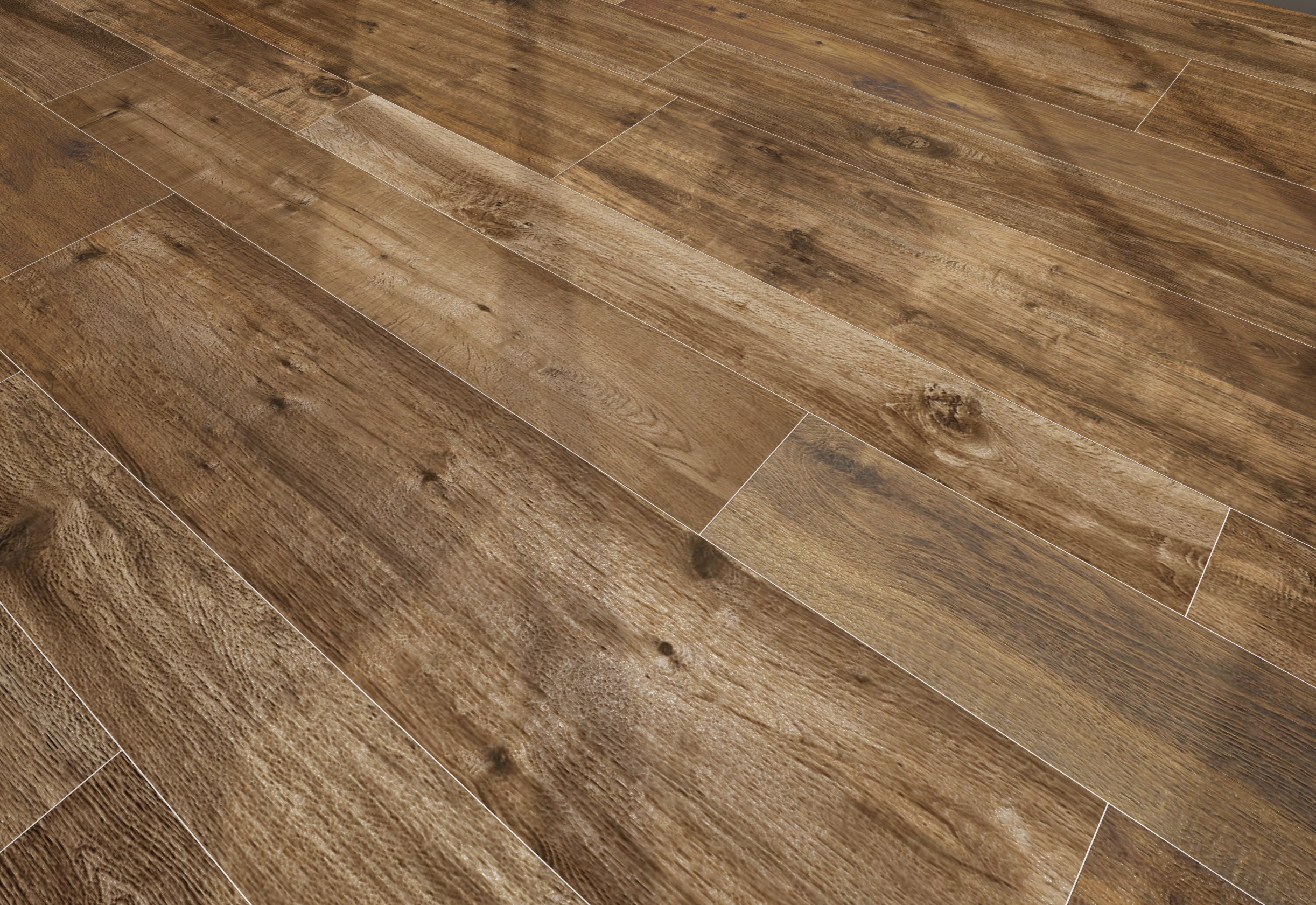

Repite el paso anterior para los 2 formatos que faltan y obtendrás un resultado como el que ves en la siguiente imagen:
Este resultado se ha obtenido insertando en el esquema tablillas con diferentes formatos. Lo mismo puede realizarse utilizando la misma tablilla, por ejemplo, obteniendo una colocación Completa, pero con efecto trabado casual, típico del esquema que se ha utilizado en este ejemplo.
